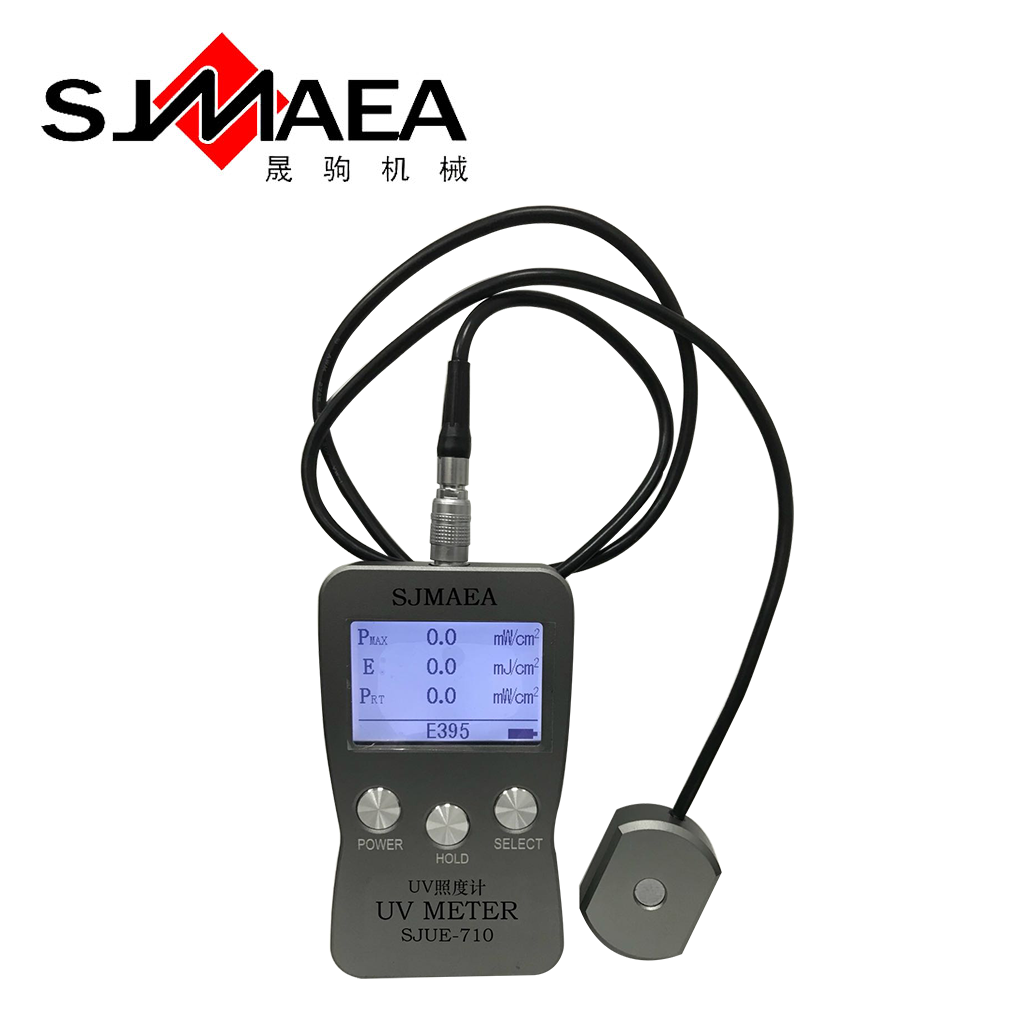

SJMAEA-UE710多探頭紫外輻照計
產品說明書V9

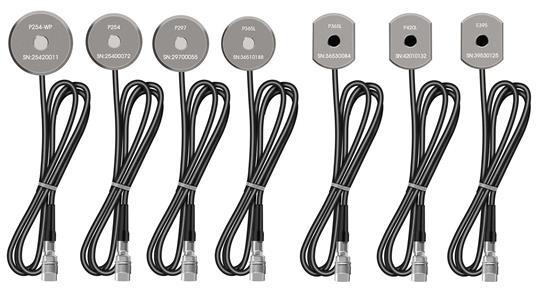

UE720多探頭紫外輻照計，采用數字探頭，插拔式設計，儀器智能判斷探頭的型號。同時可支持多種紫外線測試探頭，目前支持如下7種紫外線探頭:
編號 | 探頭型號 | 功能 | 應用行業 |
1 | P254 | P：功率測量 | 254nm紫外殺菌燈強度測量 |
2 | P254-WP | P：功率測量，防水探頭 | 254nm紫外殺菌燈強度測量，1米防水 |
3 | P297 | P：功率測量 | 通用UVB強度測量 |
4 | P365L | P：功率測量 | 通用UVA強度測量 |
5 | P420L | P：功率測量 | 通用UVA+UVV強度測量 |
6 | E365 | E：功率和能量測量 | 紫外固化，高壓汞燈強度和能量測量 |
7 | E395 | E：功率和能量測量 | 紫外固化，UV LED強度和能量測量 |
1：P254探頭
1） 光譜響應: 230nm-280nm; λp = 254nm
2） 量程范圍：0 - 200000 uW/cm2
3） 分辨率： 0.1 uW/cm2
4） 測量精度：±10 %
5） 測試光孔直徑：￠10mm
6） 探頭尺寸：直徑46mm×厚16.1mm
2：P254-WP防水探頭
1） 光譜響應: 230nm-280nm; λp = 254nm
2） 量程范圍：0 - 200000 uW/cm2
3） 分辨率： 0.1 uW/cm2
4） 測量精度：±10 %
5） 測試光孔直徑：￠10mm
6） 探頭尺寸：直徑50mm×厚20mm
7） 防水深度： 1米
3：P297探頭
1）光譜響應：280nm-320nm;適用于297nm,308nm,313nm等波長的UVB光源測量
2）量程范圍：0-200000uW /cm2
3）測量精度：±10 %
4）分辨率： 0.1 uW /cm2
5）測試光孔直徑：￠10 mm
6）探頭尺寸：直徑46mm×厚16.1mm
4：P365L探頭
1）光譜響應：260nm-400nm; λp = 365nm
2）量程范圍：0-200000uW /cm2
3）測量精度：±10 %
4）分辨率： 0.1 uW/cm2
5）測試光孔直徑：￠10 mm
6）探頭尺寸：直徑46mm×厚12.2mm
5：P420L探頭
1）光譜響應：340nm-420nm;λp = 395nm
2）量程范圍：0-200000uW /cm2
3）測量精度：±10 %
4）分辨率： 0.1 uW/cm2
5）測試光孔直徑：￠9.2 mm
6）探頭尺寸：直徑46mm×厚14.6mm
6：E365探頭
1）光譜響應：320nm-400nm; λp = 365nm
2）功率量程范圍：0 - 20000mW /cm2
3）能量測量范圍： 0 --- 999999mJ/cm2
4）測量精度：±10 %
5）分辨率： 0.01 mW/cm2
6）測試光孔直徑：￠9.2 mm
7）探頭尺寸：直徑46mm×厚14.6mm
7：E395探頭
1）光譜響應：340nm-420nm;λp = 395nm
2）量程范圍：0-20000mW/cm2
3）能量測量范圍： 0 --- 999999mJ/cm2
4）測量精度：±10 %
5）分辨率： 0.1 mW/cm2
6）測試光孔直徑：￠9.2 mm
7）探頭尺寸：直徑46mm×厚14.6mm
1. 儀器重量：約320克
2．主機尺寸：長125mm × 寬72mm × 高14.5mm
3．電池：2節AAA堿性干電池。
4．探頭連接方式：推拉自鎖（卡扣式）連接器
三：按鍵操作
1．參數設置
在關機狀態下，長按“POWER”鍵 ，進入設置模式:
A:選擇是否自動關機（ AUTO OFF ： ON/OFF）
短按“SELECT”鍵選擇ON/OFF
選擇ON，儀器10分鐘無操作，自動關機。
選擇OFF, 儀器需要手動關機，不會自動關機。
短按“HOLD”鍵設置完成,進入下一設置項。
B: Smooth(平滑處理)
如果UV光源采用交流供電，交流電的頻率會影響到功率測量，這樣就需要進行平滑處理。
OFF： 不進行平滑處理，直流供電，需選此選項。
50HZ： 50HZ的交流電，需選此選項。
60HZ： 60HZ的交流電，需選此選項。
短按“HOLD”鍵設置完成，儀器進入到測量模式。
2． 開機/關機
短按“POWER”鍵執行開機/關機操作。
自動關機和手動關機時，都會自動保存關機時刻的測量數據到歷史記錄中。儀器自檢完成后，進入查詢模式，顯示的數據為上次關機時刻記錄的數據（NO.1，即最后一個記錄數據）。
3．“HOLD”按鍵
l 開機后，進入記錄查詢模式，顯示上次關機時刻的記錄值（NO.1）。短按“HOLD”鍵進入測量模式。
l 在測量模式，短按“HOLD”鍵，所有數據在LCD上保持，LCD上顯示“HOLD”標志，并且將當前數據保存到歷史記錄中。
l 在“HOLD”狀態下短按鍵：
1) 如果背光熄滅，點亮背光。
2) 如果背光已經點亮，進入“測量”狀態，“HOLD”標志消失。
l 在測量模式，長按“HOLD”鍵，清除當前顯示界面的數據，開始新的測量。
4．“SELECT”按鍵
記錄查詢鍵，查詢存儲的歷史保持數據。
記錄組中可以存儲9組數據，超過9組數據時，自動刪除最舊的記錄值。
在“記錄查詢”狀態下，長按“SELECT”，清除所有記錄值。
記錄數據關機不丟失。
1.儀器探頭背部自帶磁鐵，可以吸附在鐵板上，方便固定。
2.不使用時，請按“POWER”鍵關機。
3.避免與腐蝕性物品接觸、遠離高溫高濕的環境。
4. 關機后請將其放入專用包裝內，妥善保管。
5.校驗周期：建議校驗的周期為一年。
6.由于紫外線探頭對濕度變化很靈敏，所以保存的環境很重要。長時間不用本儀器時，請務必把探頭保存于低濕度環境。

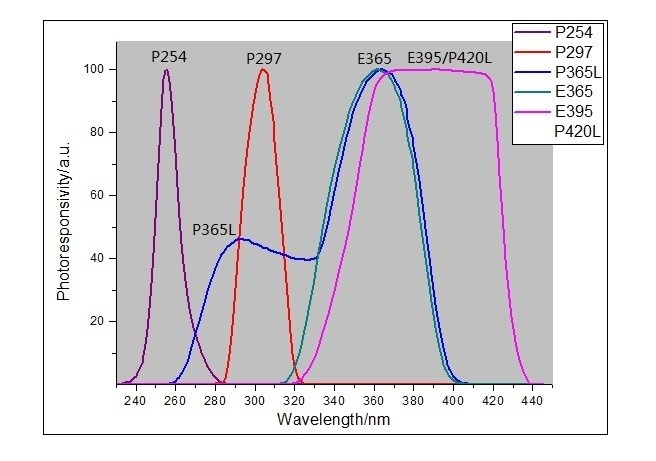

7. 儀器的光譜響應曲線如下圖所示。

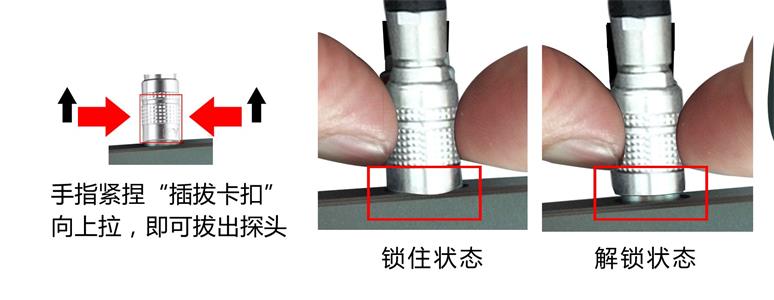

8.探頭的航空插頭拔出，航空插頭具有彈簧限位，不可暴力旋轉拉扯等操作，須如下圖方式操作拔出。
五：標準裝箱明細
序號 | 品名 | 數量 | 單位 |
1 | UE720 紫外輻照計主機 | 1 | 臺 |
2 | 測試探頭 | 已經訂購的探頭數量 | |
3 | AAA電池 | 2 | 節 |
4 | 小十字螺絲刀 | 1 | 只 |
5 | 說明書 | 1 | 份 |
6 | 合格證/保修卡 | 1 | 張 |
7 | 塑料工程箱 | 1 | 個 |
1.儀器保修期為一年。若儀器出現故障，請用戶將整套儀器寄至本公司維修。
2.為用戶長期提供零配件，提供終身維修服務。
3.為用戶免費提供儀器檢驗服務。
4.長期免費提供技術支持。
